BPMN 2.0
Графический стандарт OMG, ставший де-факто мировым стандартом для моделирования бизнес-процессов с поддержкой дескриптивного, аналитического и исполняемого уровней.

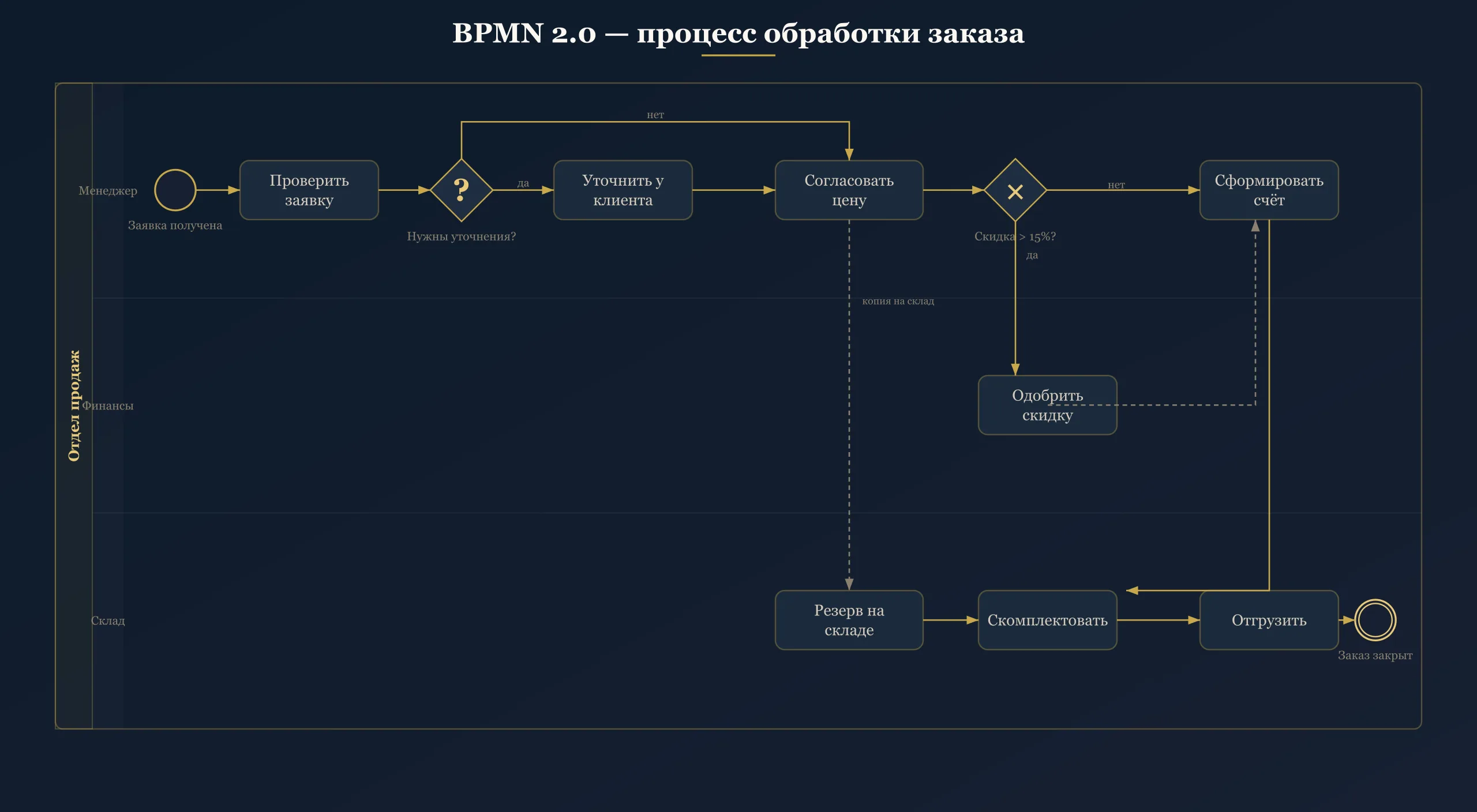

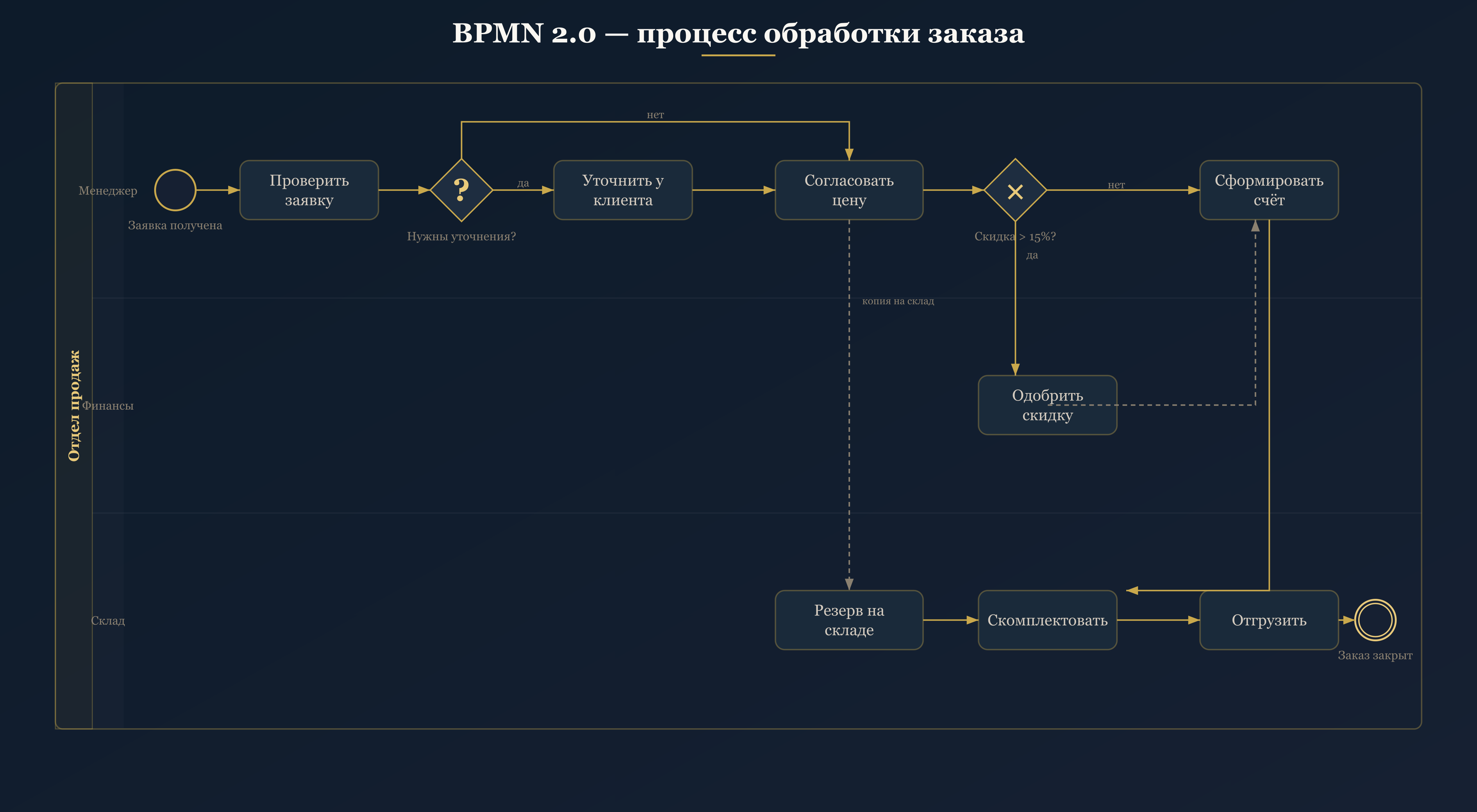

Введение
Business Process Model and Notation (BPMN) — графическая нотация для описания бизнес-процессов, разработанная Business Process Management Initiative (BPMI) и впоследствии переданная Object Management Group (OMG). Первая версия BPMN 1.0 опубликована в мае 2004 года, а в 2011 году версия 2.0 принята в качестве международного стандарта ISO/IEC 19510.
Ключевая амбиция BPMN — создать нотацию, одинаково понятную бизнес-аналитикам, разработчикам и техническим архитекторам, и при этом напрямую исполняемую в BPM-движках через трансформацию модели в BPEL или прямое исполнение XML-сериализации.
Три уровня моделирования
В практике различают три уровня применения BPMN:
Дескриптивный уровень
Используется ограниченный набор элементов — типичные задачи, шлюзы AND/XOR, события начала и конца, последовательные потоки и пулы. Цель — наглядное описание процесса для бизнес-аудитории. На этом уровне модель не предполагает исполнения.
Аналитический уровень
Подключается полный спектр шлюзов, события всех типов (сообщения, таймеры, ошибки), хореографии, расширенные подпроцессы. Используется для детального анализа процесса, выявления узких мест и подготовки к автоматизации.
Исполняемый уровень
Модель содержит все технические атрибуты, необходимые для исполнения в BPM-движке: переменные процесса, обработчики ошибок, спецификации скриптовых задач, маршрутизация сообщений.
Базовые элементы
BPMN определяет 116 элементов, но в большинстве проектов используется не более 30. Основные категории:
| Категория | Назначение | Ключевые элементы |
|---|---|---|
| Объекты потока | Действия и решения | Задача, подпроцесс, шлюз, событие |
| Соединительные объекты | Связи между элементами | Поток последовательности, поток сообщений |
| Артефакты | Дополнительная информация | Объект данных, группа, аннотация |
| Зоны ответственности | Организационный контекст | Пул, дорожка |
Семантика токенов
Исполнение BPMN-процесса формально описывается через модель токенов. Каждый старт процесса порождает токен, который проходит по объектам и потокам согласно правилам нотации. Шлюзы могут разделять, объединять, маршрутизировать токены. Понимание этой механики критически важно для корректного моделирования.
Сильные стороны
- Универсальность — покрывает спектр от наглядной коммуникации до автоматизации
- Стандартизация — принят как ISO-стандарт, поддерживается сотнями инструментов
- Богатство выразительных средств для сложных сценариев
- Прямая исполняемость в BPM-движках без перевода в код
Ограничения
- Кривая обучения — полноценное освоение требует месяцев практики
- Соблазн переусложнения из-за богатства элементов
- Слабая поддержка адаптивных процессов (для них существует CMMN)
